خط الحمل ونقطة العمل للثنائي
المؤلف:
أسامة عمر مسعود العشي
المصدر:
مقدمة عن اشباه الموصلات
الجزء والصفحة:
143
12-8-2021
4248
خط الحمل ونقطة العمل للثنائي

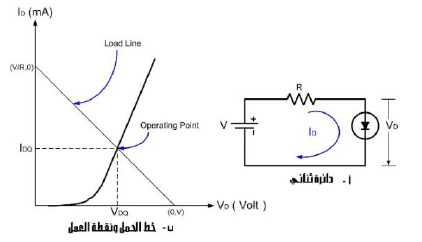

الشكل (1)
لمعرفة قيمة التيار الذي يمر في الثنائي في حالة الانحياز الأمامي ، والجهد على طرفي الثنائي فلنتبع الخطوات التالية :
أولا : تكتب معادلة الحلقة الكهربائية التي تحتوي على الثنائي. وبالنسبة للدائرة- الموضحة في الشكل (1) أ فإن معادلة هذه الحلقة هي :
وهذه المعادلة تمثل معادلة خط الحمل بالثنائي.

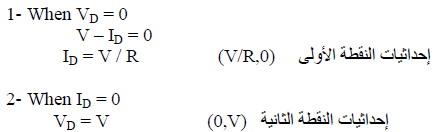

ثانياً : إن هذه المعادلة عبارة" عن معادلة خط مستقيم. ولرسم هذا الخط المستقيم فلنتبع الخطوات التالية :
بعد تحديد النقطتين تصل بينهما بخط مستقيم. هذا الخط المستقيم يسمى بخط الحمل.
ثالثاً: لتحديد نقطة العمل ستلاحظ أن خط العمل يتقاطع مع منحني الخواص في نقطة، هذه النقطة تمثل نقطة العمل Operating Point للثنائي.
رابعاً: بعد تحديد نقطة العمل يمكننا معرفة التيار الذي يمر في الثنائي وذلك برسم خط عمودي على محور التيار يمثل قيمة التيار المار في الثنائي عند نقطة العمل IDQ . وأيضاً برسم خط مستقيم من نقطة العمل عمودي علي محور الجهد، عندها ستحصل على الجهد بين طرفي الثنائي عند نقطة العمل VDQ .
