فولتية العتبة

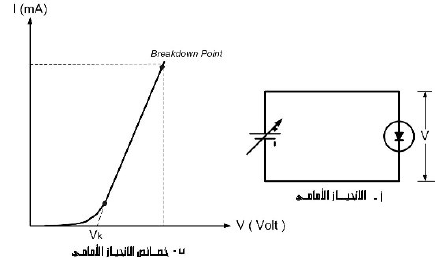

الشكل (1)
إن الدائرة (1أ) تمثل دائرة ثنائي يشتغل في حالة انحياز أمامي، وبالنسبة لهذا الدايود عندما يكون جهد المصدر أصغر من جهد الإعاقة فإن الإلكترونات الغني تعبر الحاجز تكاد تكون معدومة، لذلك يعتبر التيار في هذه الحالة صغير جداً . وعندما نبدأ بزيادة جهد المصدر بحيث يكون مساوياً لجهد الإعاقة أو أكبر قليلا فسوف نلاحظ أن الإلكترونات ستعبر الحاجز بكميات كبيرة' ، وينتج عن ذلك مرور تيار كهربائي عالي. إن الجهد الذي يتغلب على جهد الإعاقة (يكون مساوياً أو أكبر من جهد الإعاقة) ويتسبب في مرور تيار كهربائي عالي في حالة الانحياز الأمامي يسمى بجهد العتبة.
ملاحظة: يجب تجنب الزيادة الغبير طبيعية في جهد المصدر وبعد جهد العتبة وذلك لتجنب مرور تيار عالي جداً خلال الثنائي والذي ينتج عنه تحطم الثنائي.
