فولتية الانهيار

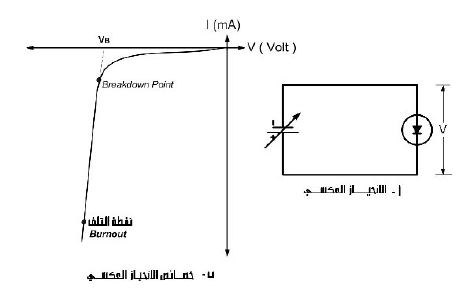

الشكل (1)
الشكل (1-أ) يبين ربط الثنائي في حالة الانحياز العكسي، وكما نعرف فإنه في حالة الانحياز العكسي سوف لن يعبر أياً من حاملات الشحنات الحاجز الوسطي وإنما الذي يعبر الحاجز هو فقط حاملات الشحنات الأقلية، وبما أن عدد حاملات الشحنات الأقلية يكون صغير جداً لذلك فالتيار العكسي في هذه الحالة يكون صغير جداً أيضاً .
وعند زيادة" الجهد العكسي المسلط على الثنائي سوف يؤدي ذلك إلى الوصول إلى حالة تحطم في الأواصر في التركيب البلوري، وينتج عن ذلك تحرر عدد كبير جداً من الإلكترونات والذي ينتج عته مرور تيار عكسي عالي جداً استمراره يؤدي إلى تلف الثنائي. إن الجهد المسلط على طرفي الثنائي والذي ينتج عته مرور تيار عكسي عالي جداً يسمى بجهد الانهيار Breakdown Voltage .

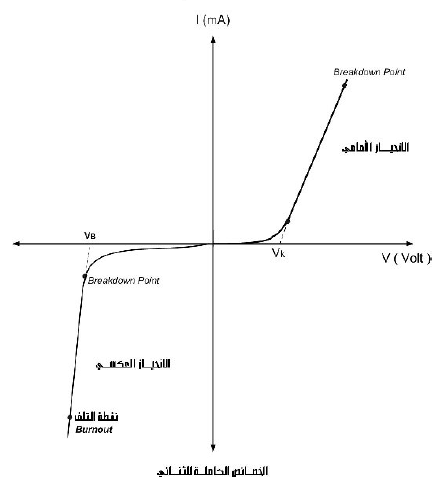

بعد معرفة خصائص الثنائي في حالة الانحياز الأمامي أو العكسي فإن الخصائص الكاملة للثنائي موضحة في الشكل (2).
الشكل (2)
إن المعادلة التي تدمل العلاقة بين التيار في الثنائي والجهد المسلط بين طرفيه هي كالتالي :
IS : Reverse saturation current
ID :Diode current
VD : Diode voltage
VT : Thermal voltage
إن المقصود بالتيار sI هو التيار العكسي الناتج عن عبور حاملات الشحنات الأقلية للحاجز.
ملاحظة : إذا كانت vD تزداد بالسالب
فهذا يعني أن :
ID = - IS
