تمثيل البوابات المنطقية الأساسية AND, OR, NOT باستخدام بوابة :NAND

المؤلف:  جهاد دريد / عثمان إرفاعية / باسل عبد الحق / يوسف شقير / إبراهيم محمود

المصدر:  الالكترونيات الصناعية

الجزء والصفحة:  ص65–66

2023-08-15

8104

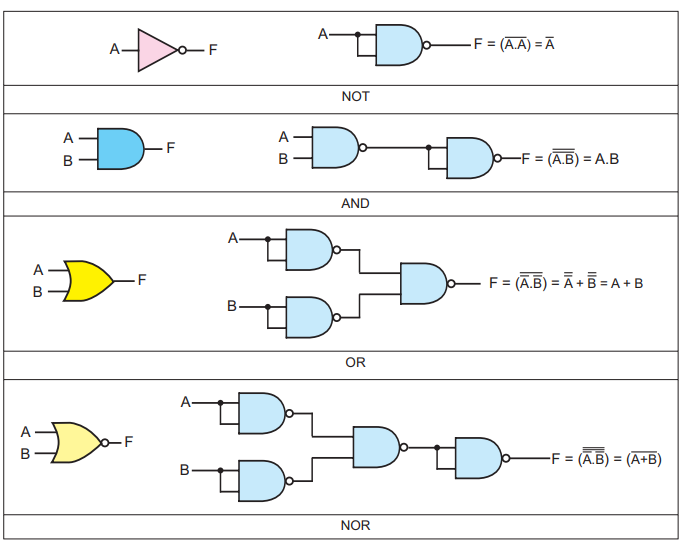

يمكن استبدال البوابات الأساسية باستخدام بوابة NAND فقط كما يلي:

______________________________________________

مثال 9:

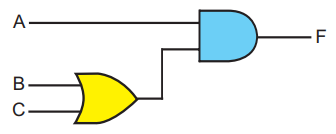

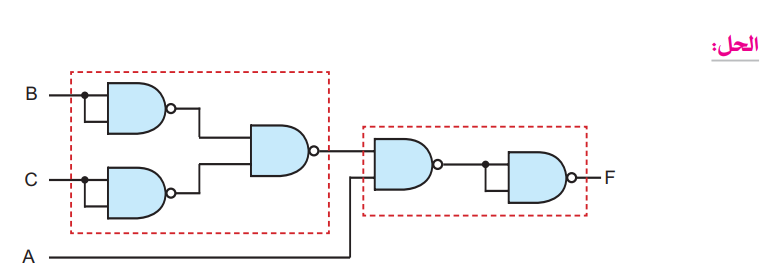

أعد بناء الدارة التالية باستخدام بوابات لا / و NAND فقط.

ملاحظة: إذا التقت بوابتا NOT متتاليتان، يتم الغاؤهما.
