الأعمدة البيانية:

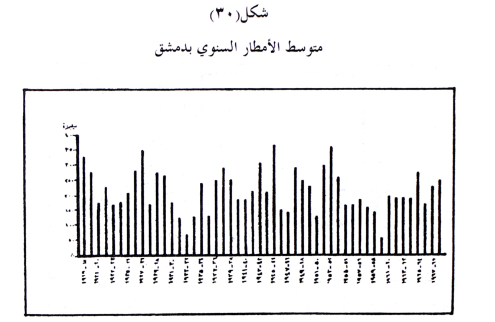

هي أبسط الأشكال الهندسية التي تستعمل في عرض المعلومات الجغرافية. وهي عبارة عن أعمدة عريضة أو مستطيلات رأسية، ترسم بعرض واحد، وتتناسب ارتفاعاتها مع الأرقام التي تمثلها، ويرك بينها فاصل مناسب في العادة يساعد على تمييز هذه الأعمدة. (الشكل.٣).

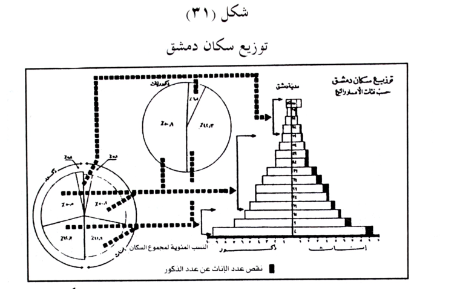

وقد يستخدم الباحث أعمدة أفقية لتمثيل البيانات الجغرافية، كما هو واضح في الشكل (31)، الذي يمثل هرم الأعمار في مدينة دمشق.. ولا يخفى على الطالب أن الهرم يتألف في أصله، من رسمين بيانيين موضوعين على جنبيهما، وظهر كل منهما للآخر.
وتستخدم الأعمدة في المقارنة بين قيم ظاهرة واحدة، أوفي مقارنة مجموعة من الظواهر مع مثيلاتها في مناطق جغرافية أخرى، أو في فرات زمنية مختلفة وتعرف حينئذ
" بالأعمدة البيانية المقارنة ". وهي تختلف عن سابقتها، بتقسيم كل منها إلى أجزائها المكونة لها، عوضاً عن استعمال الأعمدة كوحدات كاملة إجمالية.
وعلى الرغم من اشتراك هذه الأعمدة من حيث القاعدة، فإن الأجزاء المكونة لكل عمود مختلفة، بالتالي فإن إجراء المقارنة بين هذه الأجزاء المتقابلة ليس عملية سهلة. ويمكن التغلب على هذه الصعوبة إلى حد ما، باستعمال خطوط متقطعة للربط بين أجزاء الأعمدة. فإذا توازت هذه الخطوط، فهذا يعني عدم حصول ازدياد أو نقصان في أي من هذين الجزأين في خلال فترة المقارنة، أو التوافق في العلاقة بين هذين الجزأين في حال المقارنة بين ظاهرتين مثلاً. ولا يخفى أن تلاقي الخطوط المتقطعة يعني تناقص الظاهرة المقارنة، وانفراجها يعني ازديادها، كما هي الحال في الشكل ( 32) الذي يمثل مقارنة بين توزيع الدخل القومي والسكان حسب الأنشطة الاقتصادية في سورية.
وهناك بعض الملاحظات الواجب اعتبارها في الرسوم البيانية وهي:
١- لابد أن تبدأ رسم الأعمدة من القاعدة نفسها (أي من المحور الأفقي).
٢- يحسن عدم كتابة بيانات داخل الأعمدة أو فوقها، إذ إنه كثيرا ما يؤدي ذلك إلى الخداع وتضليل النظر، وإذا كانت هناك ضرورة ملحة لكتابة الأعداد فيحب أن تكون بجوار الأعمدة.
٣- لا تحاول كسر المحاور في هذا النوع من الرسوم البيانية.
٤- إذا لم يكن هناك عامل زمني (أي: إذا لم يكن محور سى يمثل الزمن)، فيجب ترتيب الأعمدة حسب قيمها تصاعدياً أو تنازلياً، حتى يحسن منظرها وتسهل قراءتها.
5- لابد أن تكون قواعد الأعمدة متساوية، وأن تكون المسافات بين الأعمدة متساوية، (تكون المسافة بين الأعمدة حوالي ٢ أو -٣ قاعدة العمود).
٦- إذا كثر عدد الأعمدة واتسع الشكل، فمن المستحسن أن تضع خورين متماثلين للتدرج على جاني الشكل تسهيلاً للقراءة.
|
|
