الكاشفات الغازية Gas Fitted Detectors

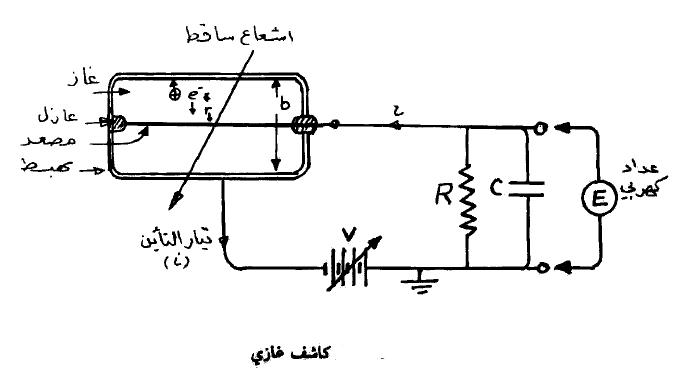

تتركب هذه الكاشفات بصورة عامة من اسطوانة تحوي غازاً ما (حب نوع الكاشف وجهد تشغيله) كما يوضع على طول محورها سلكاً معدنياً يعتبر الكتروداً مركزياً حيث يوضع عليه جهد موجب وبذلك يعتبر المصعد (الأنود) للجهاز. أما المهبط فهو عبارة عن الجدار الخارجي للأسطوانة حيث يوضع عليه الجهد السالب أو يوصل إلى الأرض. يبين الشكل (1) تركيب الكاشف المملوء بالغاز. عندما يسقط الإشعاع على الكاشف فإنه يعمل على تأيين جزيئات الغاز إلى إيونات موجبة والكترونات سالبة. وتتحرك كل من هذه الإيونات نحو الإلكترود المخالف لها في الشحنة وذلك تحت تأثير المجال الكهربي الناتج عن جهد البطارية (V). وعندما تصل هذه الإيونات إلى الإلكترودين يسري تيار كهربي يعرف بتيار التأيين في الدائرة الخارجية حيث يمكن تسجيله بطرق عديدة سنناقشها فيما بعد.
الشكل (1)
ويعتمد عدد الإيونات التي تصل إلى الألكترودين على كل من :

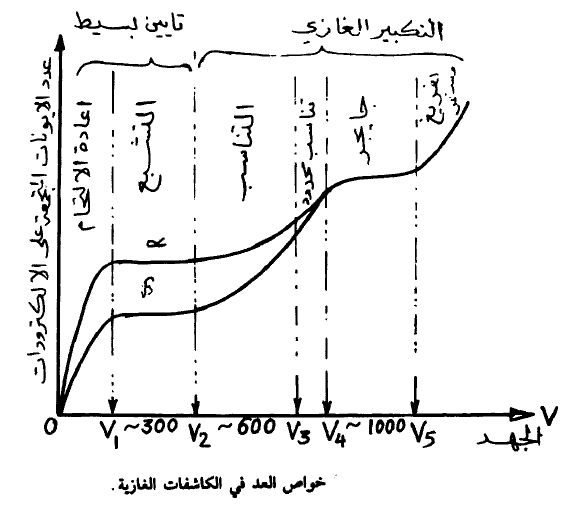

تصميم الحيز الذي يحوي الغاز، طبيعة ونوع الغاز المملوء به وفرق الجهد المؤثر. وتتضح السمات الأساسية التي تبين العلاقة بين الجهد المؤثر (V) وعدد الإيونات المتجمعة على الإلكترودين من الشكل رقم (2) الذي يبين خواص العد في الكاشفات الغازية بصورة عامة . حيث يبين الشكل أن هناك قطاعين رئيسيين هما: قطاع التأيين البسيط وقطاع التكبير الغازي Gas Multiplication.
الشكل (2)
|
|
