أنواع المساقط- المسقط المخروطي Conic Map Projection

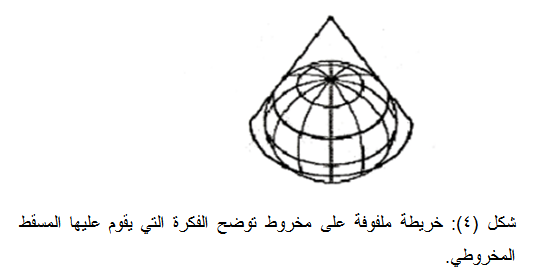

تقوم فكرة هذا المسقط على افتراض وضع المخروط بشكل مماس للكرة على طول دائرة عرض ما، أو مقطع من الكرة بحيث يقطع الكرة دائرتي عرض. يتم تمثيل خطوط الطول بخطوط مستقيمة منطلقة من قمة الهرم Apex of the Cone، أما دوائر العرض فيتم تمثيلها بأقواس دوائر لها مركز واحد. تخلو خطوط التماس من التشوهات، ويزداد التشوه كلما ابتعدنا عن هذه الخطوط (الشكل 4).

هناك عدة أشكال من المسقط المخروطي أهمها:

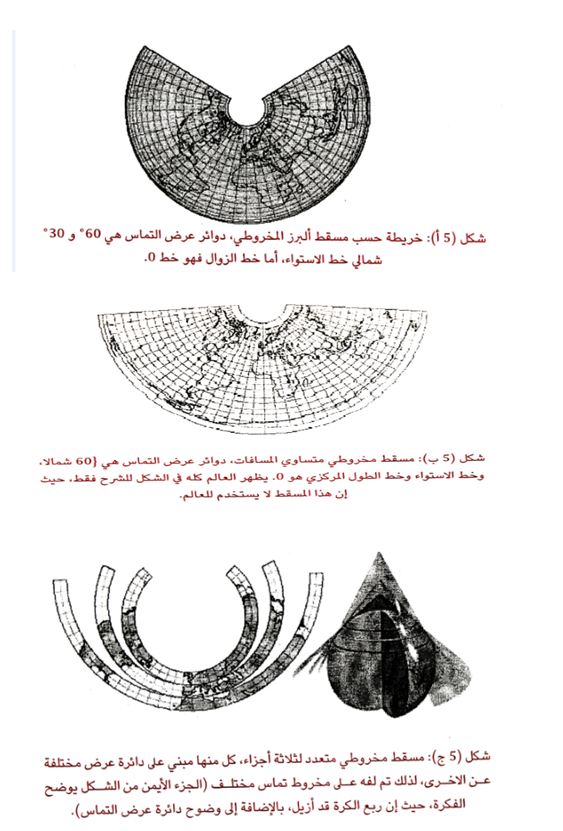

أ- مسقط ألبرز المخروطي المتساوي المساحات Albers Equal Area Conic

ينتج عن هذا المسقط تشوه في المقياس والمسافة باستثناء الأجزاء الواقعة على دوائر عرض التماس. أما المساحات والاتجاهات فهي صحية في مناطق محدودة. يستخدم هذا المسقط في الولايات المتحدة وعدد كبير من الدول التي يكون امتدادها الشرقي الغربي أكبر من امتدادها الشمالي الجنوبي. (شكل15)

ب- مسقط المسافات المتساوية Equidistant Conic: في هذا المسقط يظهر التشوه في الاتجاه والمساحة والشكل في المناطق البعيدة عن دوائر عرض التماس. ويستخدم هذا المسقط في المناطق القريبة من خط الاستواء الواقعة على جهة واحدة منه. ومن الأمثلة الشائعة على هذا النوع من المساقط مساقط لامبرت Lambert Conformal Conic. (شكل 5 ب)

جـ - المسقط المخروطي المتعدد: تقوم فكرة هذا المسقط على تخيل مصدر للضوء في مركز الكرة الأرضية تسقط أشعته على خطوط الإحداثيات، التي تسقط بدورها على مخاريط تمس سطح الأرض عند دوائر عرض مختلفة. إن تعدد المسقط يعني وجود عدد لا محدود من المخاريط المماسة لعدد غير محدود من دوائر العرض، ويظهر خط الزوال المركزي Central Meridian مستقيما أما باقي خطوط الزوال (خطوط الطول) فتمثل منحنيات معقدة ليست ذات مركز واحد. ومقياس الرسم الخطي يكون صحيحا على طول كل دائرة عرض، وعلى امتداد خط الطول المركزي. ويعد هذا المسقط مناسبا للخرائط كبيرة المقياس التي تمثل مساحات صغيرة. (شكل5جـ)
