قطاع إعادة الالتحام Recombination Region

يمتد هذا القطاع من جهد قدره صفراً وحتى V₁. في هذا القطاع لا تتمكن جميع الإيونات التي أنتجها الإشعاع في الغاز من الوصول إلى الإلكترودين وذلك لضعف المجال الكهربي الناتج. ومن ثم ستتمكن بعضها من إعادة الالتحام مع بعضها البعض (الإيونات الموجبة والإلكترونات) وتكون ذرات وجزيئات مرة أخرى. وكلما زاد فرق الجهد (V) فإن عدد الإيونات التي ستتمكن من الوصول إلى الإلكترودين يزداد. وحيث أن الإلكترونات أقل وزناً من الإيونات الموجبة فسوف تتحرك بسرعة أكبر من هذه الإيونات. ومن ثم تنتج محصلة عامة لحركة الإيونات الموجبة في اتجاه خطوط المجال الكهربي. أي أن هناك محصلة لسرعة الانجراف Drift Velocity في اتجاه المجال، حيث تتناسب هذه السرعة (v) مع شدة المجال الكهربي (E) وعكسياً مع ضغط الغاز (P) وينتج أن:

(1) ...........

حيث μ ثابت يعرف بتحريكية (Mobility) الإيون.

فإذا كانت المسافة بين المصعد والمهبط هي d فإن:

(2) .........

ويمكن إيجاد هذه السرعة بدلالة نصف قطر سلك المصعد (a) ونصف القطر الداخلي للاسطوانة (b) حيث نجد أن شدة المجال الكهربي (E) عند نقطة تبعد مسافة قدرها r من المصعد (أنظر الشكل 1) تعطي بالعلاقة:

(3)..............

وينتح ان:

(4).............

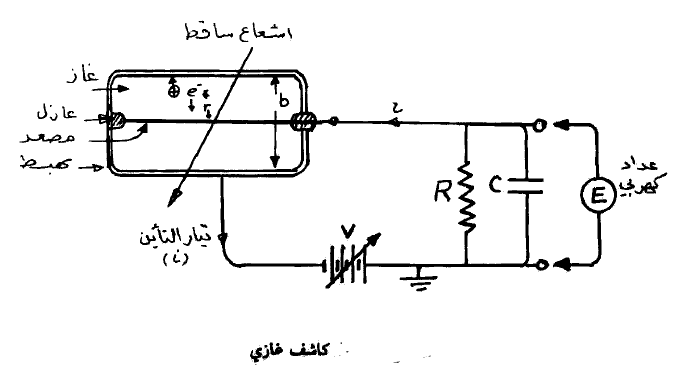

الشكل (1)
