تقنية الرؤية: حجيرة التدفق Drift Chamber

تتركب الحجيرة كما بالشكل (1) من مجموعة من الأسلاك الدقيقة (بقطر يساوي حوالي   0.0004 cm) يوضع عليها جهد موجب ومن ثم شكل مصعداً. ومجموعة أخرى من الأسلاك الأكثر سمكاً (بقطر قدره حوالي cm 0.001) يوضع عليها جهد سالب كما وتوجد مجموعة من الأسلاك تعرف بأسلاك المجال Field Wires (قطر كل منها حوالي cm 0.001) التي تستخدم لتنظيم خطوط المجال. وترتب هذه الأسلاك جميعاً يحدث تقع في اتجاه المجال المغناطيسي. ترتب أسلاك المصعد والمجال في مستويات أفقية يفصلها عن بعضها بعضاً مسافة قدرها حوالي 1.2 cm. عندما يمر جسيم مشحون (وليكن μ) فإنه يمكننا أن نقدح زناد (Triggering) الحجيرة باستخدام كاشف إيماض. وأثناء مرور الميزون فإنه تنتج إيونات والكترونات حيث تتجه الأخيرة نحو المصعد وعند وصولها إليه تنتج نبضة كهربية. وبقياس الفترة الزمنية التي مضت منذ مرور الميزون (وكشف عنها كاشف الأيماض) حتى وصول الإلكترون إلى المصعد فإنه يمكننا تعيين الموضع الذي دخل عنده الميزون الكاشف. وهن ثم يستخدم هذا الجهاز لقياس الموضع بدقة كبيرة تصل إلى حوالي 0.1 mm ويمكن قياس هذا الزمن باستخدام المذبذب Oscillater أو باستخدام تقنية تحويل الزمن إلى ارتفاع نبضة Time 10 Amplitude) (converter.

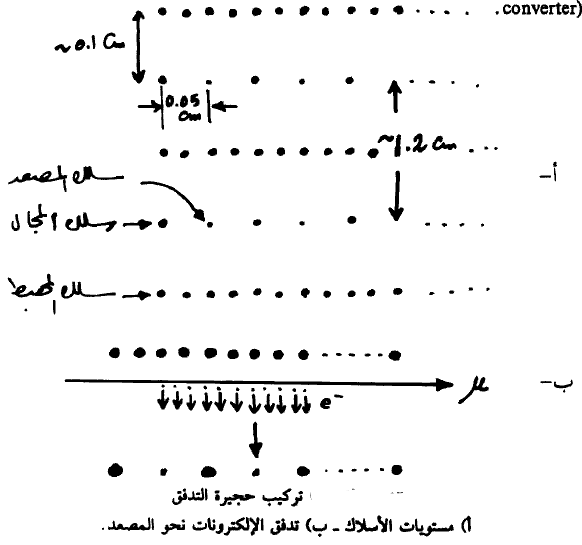

الشكل (1)

كما ويمكن ترتيب مجموعة الاسلاك في مستويين متعامدين ومن ثم يمكن قياس الزمن في الابعاد الثلاثة. وبالتالي نستطيع تكوين صورة ثلاثية الأبعاد لتفاعلات الاجسام عند مرورها في الحجيرة.
